硬度:15-40 | 硫化劑添加:1:1or10:1 |
外觀:半透明 | 密度:1.05-1.14g/cm3 |
線收縮率:0.1% | 常規(guī)包裝:25/200kg |
半透明模具硅膠簡介
半透明模具硅膠是一種雙組份環(huán)保型硅膠,是一款高抗拉抗撕的模具膠,可常溫固化也可加溫固化成型。適用于樹脂,禮品,汽車模型,人體雕像等模具制作。
半透明模具硅膠用途
半透明模具硅膠主要應用于樹脂工藝品、工藝品模型、精雕佛像、汽車模型、軍工用品、禮品模型、金屬工藝品、合金車載,精密產(chǎn)品,人體雕像,仿銅工藝,文物制作等硅膠模具制作以及蛋糕、巧克力等食品硅膠模具的制作。
半透明模具硅膠特點
1. 經(jīng)過FDA食品級環(huán)保認證,無毒無味;
2.流動性好,操作簡單便捷;
3.不受制品厚度限制,可深度固化,可室溫固化和加溫固化;
4.收縮率≤0.1%,具有尺寸穩(wěn)定性,交聯(lián)過程中不放出低分子,故體積不變,做出來的硅膠模具不變形;
5.粘度低,可灌注也可涂刷,性能可根據(jù)客戶需求進行調(diào)整。

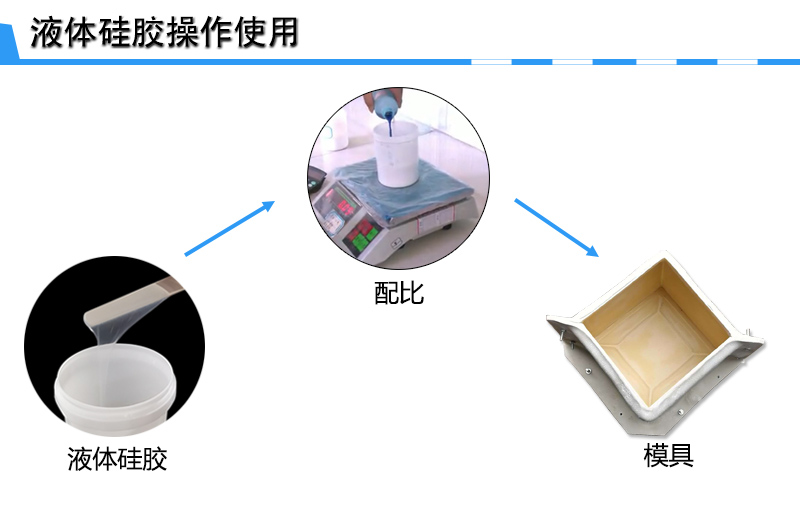

半透明模具硅膠操作
1.材料工具準備:尺子、刀具、筆刷、紙板等;
2.處理好模種,用油泥將模種底部填滿,制作卡榫,是模種不錯位。卡榫離模種一公分左右,在模種四周刷上脫模劑(清潔水或肥皂水);
3.根據(jù)產(chǎn)品的結(jié)構、花紋、用途選擇合適硬度的硅膠,按照1:1配比進行混合攪拌均勻,并放入到抽真空機中抽真空到-0.01mpa,這樣使得做出來的產(chǎn)品更加光滑無氣泡;;
4.把抽完真空的硅膠均勻的涂刷在模種上,刷第一層硅膠厚度小于1mm,以能覆蓋住模種為準,待第一層硅膠固化后,刷上第二層硅膠,第二層的硅膠厚度要比第一層要厚;
5.待第二層硅膠不在流動時,在硅膠上面粘貼一層紗布,增強硅膠的抗撕裂度,修剪好紗布后在均勻的涂上一層硅膠;
6.待硅膠固化后將周邊修剪整齊,根據(jù)模種的結(jié)構合理的分出模線,并將模線以下的部分有油泥堆滿(油泥硬度不能太大),將油泥四周修剪整齊,緊貼模種。在油泥上制作卡榫,方便合模;
7.用木板固定模種制作石膏外模,并將準備好的石膏倒在模具上面,修理四周。待石膏固化后拆除油泥,清理石膏表面,重復以上步驟,制作另一半石膏外模;
8.待石膏固化后拆除石膏外模,并固定住石膏外模制作模具封底;
9.將模具底部清理干凈,刷上脫模劑,在模具周圍纏上膠布,防止硅膠溢出。加入調(diào)好的硅膠制作模具封底,待硅膠固化后拆除硅膠封底;
10.拆除石膏外模,將模具翻出,至此模具制作完成,放置24小時后可投入生產(chǎn)。
半透明模具硅膠操作注意
1.杜絕讓加成型硅膠與含 氮、磷、硫、錫、鎘、汞等重金屬接觸。加成型硅膠是醫(yī)療級硅膠在使用當中與含有重金屬的物質(zhì)接觸會使其出現(xiàn)發(fā)粘、不固化、固化不完全等現(xiàn)象。
2.操作時要和使用過縮合型液體硅膠的容器分開,使用前可先在模種上做皮試,看是否會固化,再投入使用。
液體半透明模具硅膠參數(shù)
外觀 | 半透明 | ||||
硬度(邵爾A) | 15±2 | 20±2 | 25±2 | 30±2 | 40±2 |
兩組分混合重量比(A:B) | 1:1 | 1:1 | 1:1 | 1:1or10:1 | 1:1or10:1 |
動力粘度(mPa.s) | 6000±1000 | 8000±2000 | 8000±2000 | 9000±2000 | 12000±2000 |
拉伸強度(MPa) | 4.2 | 4.7 | 5.2 | 5.2 | 6.2 |
撕裂強度(kN/m) | 12±2 | 14±2 | 13±2 | 12±2 | 12±2 |
伸長率(%) | 470 | 520 | 470 | 470 | 320 |
密度(g/cm3) | 1.05 | 1.05 | 1.07 | 1.13 | 1.14 |
操作時間(min) | 20-40 | ||||
硫化時間(h) | 3-5h(25℃) | ||||
線縮水率(%) | ≤0.1% | ||||
常規(guī)包裝(kg) | AB膠各25/200 |
注: 以上參數(shù)僅為常規(guī)參數(shù),如有特殊需求請與我司聯(lián)系;固化后硬度、粘度、操作時間、可隨客戶需求來特別調(diào)整提供。
